砹石科技带您了解柔版印刷

返回列表 来源: 发布日期: 2021.07.14
砹石科技与您一起探讨一下柔版印刷。柔版印刷作为近年来发展最为快速的印刷方式,越来越受到不干胶标签印刷客户的青睐,他有着其他印刷方式无法比拟的优势。本文主要从柔版原理和网纹这两方面进行介绍。

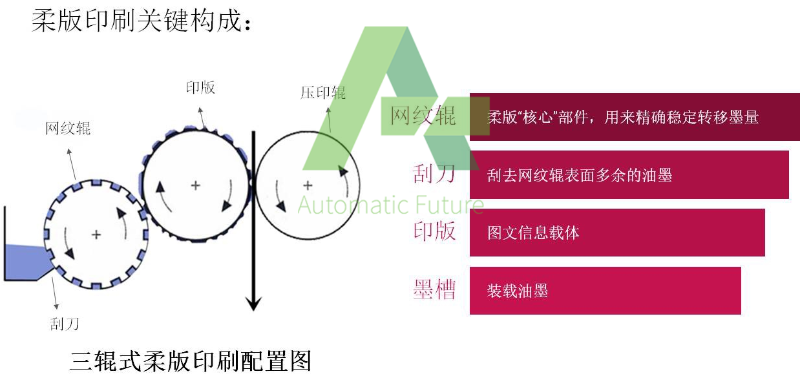

柔版原理:典型的4管式柔版印刷配置图,包含了网纹辊、刮刀、印版、墨槽、传墨辊。市场上还存在三管式结构,去除掉了传墨辊,是网纹辊和墨槽直接接触,这种情况下墨槽很多是以腔体形式存在的,结构更简单,更适合于高速印刷。
柔版是如何实现印刷的:在柔版印刷中最核心的部件是网纹辊,它的表面雕刻有均匀的网穴,主要用来传递油墨,由于雕刻的网穴均匀统一,而且可以根据需要定制开口形状等,可以实现精确稳定的转印油墨。
柔版印刷水印01

柔版印刷水印02

刮刀的作用是将网纹辊上网穴外的油墨刮掉,以确保只有网穴内的油墨被转移。可不要小看刮刀的作用,刮刀类型有很多种。刮刀的材质就有:不锈钢、陶瓷还有塑料等材质。另外表面也有不同的处理,比如镀铬镀镍。刮刀的选择或者使用不当会导致一系列的问题,比如刮不干净影响印刷质量;刮刀快速损耗,增加停机时间,甚至损坏网纹辊。
柔版印刷水印04
接下来柔版印板上对应图文的突起部分,会将油墨从网穴中带出来,然后在压印辊的作用下,油墨会转移到承印材料上,形成图案再进行油墨干燥,这样就完成了柔版的一个单次印刷。柔版的结构简单,可以实现高速印刷,而且油墨转移稳定,颜色之间差异小。此外油墨清洗简单快速,可以实现快速的印刷订单切换。
柔版印刷水印05
下面我们来看一下柔版印刷的核心部件网纹辊。网纹辊的表面雕刻有均匀统一的网穴,网穴就是用来装载并转移油墨的。市场上的网纹辊根据需要有不同的网穴形状:四边形、六边形、螺旋形、斜线形等等。不同形状的网纹辊有着不一样的油墨转移率。目前针对窄幅的柔版印刷市场,六边形的形状是普遍的,网穴形状定了以后,还需要决定网穴的雕刻角度,常见的角度有30度、45度和60度的雕刻角度,其中以60度的雕刻角度为主。按照表面的镀层,网纹辊可以分为镀铬网纹辊和陶瓷网纹辊。由于材质本身的原因,镀铬网纹辊的成本相对较低,镀铬网纹辊又分为早期的机械滚压镀铬和如今的电子雕刻镀铬类型,陶瓷网纹辊分为喷涂陶瓷网纹和激光雕刻陶瓷网纹辊。

柔版印刷水印06

柔版印刷市场以激光雕刻的陶瓷网纹辊最为常见。一般情况下在相同的使用条件下,陶瓷网纹辊的寿命大大长于镀铬网纹辊,当然它是网纹辊的价格也更高。此外相同的情况下,陶瓷网纹辊油墨转移率要高于镀铬辊。除了网穴形状雕刻角度,表面镀层的区别以外,网纹辊还有两个重要的参数指标:载墨量和线数,载墨量根据不同地区的使用习惯,有两种标准方式,一个叫立方厘米每平方米,另一个是BCM。立方厘米每平方米,表达的是在每平方米的单位面积内,所有的网穴加起来容积多少立方厘米。BCM是在每英寸的单位面积内有多少个10亿立方微米的容器,两者的换算关系是1BCM等于1.55倍的立方厘米每平方米。需要注意的是载墨量不等同于油墨转移量,载墨量只是描述网纹的网穴的容器,具体转移多少,还要看网穴的开口深度以及表面材质等等。
柔版印刷水印07
网纹辊的另外一个重要参数是线数。线每厘米和线每英寸来表示。是在单位长度上每厘米或每一英寸雕刻的网穴个数,线数越高代表雕刻数的网穴越多,相应的网穴就越小,适合高线数高精度的网点印刷,线数越低,相应的网数越大,适合高载墨量的实地印刷。线每厘米和线每英寸的换算关系:1线每厘米等于2.54线每英寸。
柔版印刷水印08
我们到底应该如何选择一个网纹辊呢?首先是网纹辊的材质,陶瓷网纹辊的寿命和价格都要高于镀铬网纹辊,而且陶瓷网纹辊的用户转移率也要高于镀铬网纹辊。其次网穴的形状和雕刻角度,根据不同的市场需求,通常在窄幅柔版印刷领域以六边形形状和60度的雕刻角度为主,最后就是网纹辊的线数和载墨量。根据印刷图文的要求来进行选择,针对网点印刷选择的网纹线数,至少是印刷交往线数的4倍以上,这样才能更好的还原网点。
柔版印刷水印09
网纹辊的线数确定下来以后,载墨量只能在一定范围内选择。要根据客户对印刷的颜色的具体要求进行选择。砹石科技提醒您还记得网纹辊的参数有几种表达方式吗?它们之间又是如何换算的呢?欢迎致电砹石科技咨询交流!
